今天我們開元機械來給大家說一下選礦設備浮選設備浮選機的結構參數的設計研究，希望對大家了解浮選機有更多的幫助。

1、槽體設計

由于矩形槽底四角容易出現礦砂堆積，大型選礦設備浮選設備的槽底很少采用距形。為避免礦砂堆積、有利于粗重礦粒向槽中心移動以便返回葉輪區再循環，減少礦漿短路，KYF-50浮選機將槽底設計為“U”形。

根據試驗，槽體截面設計成八角形比方形可提高充氣的分散度和礦漿表面的平穩度，比圓形槽體可減少泡沫的打旋和槽內礦漿的旋轉，并有利于礦漿分散均勻，因此，KYF-50浮選機槽體截面設計為八角形。泡沫采用橫向設計，每槽內設二個橫向泡沫槽，泡沫從橫向泡沫槽兩側溢流堰自流入泡沫槽內。

對于充氣機械攪拌式浮選機，由于不需要通過葉輪造成負壓來吸氣，因此槽體可適當加深，這可以帶來如下好處：

1)、空氣消耗量隨槽深增加而減少，氣泡上升距離大，氣泡在槽內的時間延長，氣泡與礦粒碰撞機會相應增加，氣泡能得到充分利用；

2)、由于浮選機葉輪直徑的大小直接與浮選槽的長度有關，長寬加大則需的葉輪直徑也大，所以在容積一定的情況下槽深增加，則浮選槽的長寬可減小，葉輪直徑就相應減小，功耗就會降低；

3)、深槽在浮選過程中容易形成比較平穩的泡沫區和較長的分離區，有利于提高精礦質量和回收率；

4)、深槽設備占據廠房的面積小，可減少選礦生產線的基建投資。

2、葉輪作為機械攪拌式浮選機*重要的部件，擔負著攪攔礦漿、循環礦漿和分散空氣的多重作用。KYF-50浮選機在葉輪設計中主要考慮了下列問題。

1)、攪拌力適中，不應在槽內造成較大的速度頭。這是因為速度頭大會造成分選區不穩定、液面翻花，影響氣泡礦化，降低有用礦物的回收，同時增加了不必要的功率消耗。

2)、通過葉輪的礦漿循環量要大，有利于礦粒懸浮、空氣分散和改善選別指標。

3)、礦漿在葉輪中的流線合理，磨損輕且均勻。

4)、形式合理，結構簡單，功耗低。

（一）葉輪形狀

根據離心泵的設計理論，葉輪葉片出口安裝角B有三種情況，即葉片前傾、葉片徑向和葉片后傾。對后向葉片而言，當流量大時產生的理論壓頭低，總理論壓頭中動壓頭成份相應較小，速度頭較低，這對于穩定礦漿液面有好處，符合浮選機流體動力學的要求另外后向葉片流量較大時，功耗較低，因此，采用后向葉片形式完全符合浮選機流體動力學的要求。

在葉片方向確定之后，還必要確定葉輪形狀。比轉數是確定葉輪形狀的主要依據，對于高比轉數泵而言，具有流量大，壓頭小的特點，反之則流量小，壓頭大。浮選機葉輪的情況與高比轉數泵相似，由于高比轉數泵葉輪進口直徑和出口寬度相對較大，出口直徑和進口寬度相對較小，因此在設計浮選機葉輪時采用類似于高比轉數泵葉輪的形狀是一個正確的方向。當然浮選機的工作對象是氣、液、固三相懸浮體，且它的作用遠非是單純的輸送，所以僅用離心泵工作原理來確定浮選機葉輪的形狀非常困難的，還必要借助實驗手段才能使葉輪的設計逐步完善。

選礦設備浮選機葉輪的另一個重要作用是分散空氣，為此在葉輪腔中設有空氣分配器，空氣分配器能預先將空氣較均勻地分布在轉子葉片的大部分區域內，提高大量的礦漿-空氣界面，從而大大改善葉輪彌散空氣的能力，提高空氣分散度。

根據以上分析和通過實驗，KYF-50浮選機的葉輪設計成葉輪葉片后向、高比轉速離心式，并在葉輪中心配以空氣分配器。

（二）葉輪直徑及其它主要參數確定

確定選礦設備葉輪結構參數除需進行理論計算外，還必須借助小型浮選機進行實驗，待葉輪結構參數之間的相互關系確定后，根據浮選槽內葉輪平均攪拌雷諾數相等的原則，再用葉輪直徑這一表征葉輪結構的參數在工業型浮選設備內進行試驗，*后得出所需的合理參數。下圖是KYF-50型浮選機的葉輪主要結構參數。

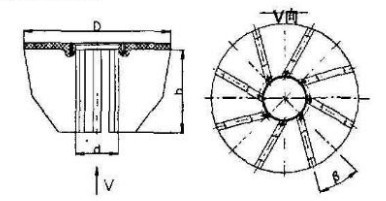

葉輪主要結構參數

D-葉輪直徑，d進漿口徑，b-葉片高度，B-葉片傾角

為確定KYF-50型浮選機合理的葉輪結構參數，在容積為4m3的浮選槽內進行正交試驗。試驗中保持充氣量和葉輪轉速不變，以主軸電機功耗和空氣分散度兩個性能參數為對比指標，以主軸電機功耗和空氣分散度兩個性能參數為對比指標，改變?nèi)~輪直徑、葉片高度、葉片傾角和進漿直徑。根據理論計算，對葉輪直徑等四個因素分別列出三個水平，利用正交表來安排試驗，待槽容4m3浮選機的葉輪結構和結構參數確定后，再根據有關理論和經驗初步確定KYF-50型浮選機的葉輪結構和結構參數。*終，KYF-50型浮選機的葉輪結構參數確定為：葉輪直徑D=1030mm，葉輪葉片高度b=615mm，葉輪葉片傾角B=30，葉輪進漿口徑d=260mm。根據計算KYF-50型浮選機葉輪的比轉數為256，類似高比轉數離心泵。
